DST-i
日常の作業で機動力を発揮するハンディスキャンツール
DST-i本体 簡単接続・簡単操作・コンパクトボディ
■簡単接続・簡単操作・コンパクトボディ
■活用頻度の高い機能に特化したエントリーモデル
■クラスNo.1の国産乗用車システムカバー数
■USB、Bluetoothで外部機器と連携

DST-iの活用シーン
DST-i本体 簡単接続・簡単操作・コンパクトボディ

【DST-i本体の主な仕様】

項  目 仕  様
本体寸法 135mm(W)× 70mm(H)×35mm(D)
本体重量 約235g
電源電圧 車両電源 DC6.5〜32V (車両通信コネクタ)
USB DC4.75〜5.25V
使用温度〔保存温度〕 0〜50℃〔-10〜60℃〕
使用湿度 35%〜85% (結露なきこと)
消費電力 通常1.5W、最大2.5W(12VDC)
車両通信 ISO15765-4(CAN 500kbps)、ISO14230-4、ISO9141-2
LCD 2.7インチQVGA TFTカラー液晶
USB USB2.0×1
Bluetooth Bluetooth 2.0
外部デバイス SDメモリーカード(SD、SDHC対応)
操作キー 6個
※仕様サイズなどは改良のため予告なく変更することがあります。

【必要なパソコン動作環境】 DST-iスタンダードソフトのインストール時にパソコンを使用します。

項  目 動作環境
OS Windows 7 SP1 (32bit / 64bit)
Windows 8.1 (32bit / 64bit)
Windows 10 (32bit/64bit)
CPU、RAM 上記OSの動作要件を満たしていること
ハードディスク 1GB以上の空き容量
USB USB 2.0インターフェース標準搭載 1ポート以上の空きがあること
ディスプレイ 1024 × 768ドット以上の解像度
※インターネットに接続できること(ADSL以上での接続推奨)
※インターネットエクスプローラー11.0以上がインストールされていること。
※Windows 10 Mobileには対応していません。

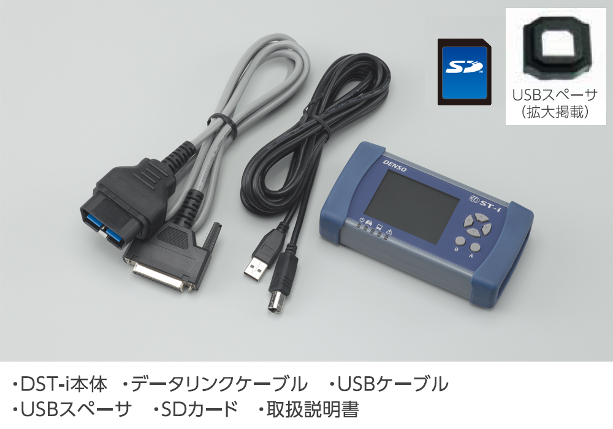

【構成品】

DST-i構成品

ソフト・機能一覧

機能一覧
ソフトウェアライセンス証/初回インストールから1年間のバージョンアップが無償


DST-iスタンダードソフト 【特長・機能】

「よく使う機能」×「豊富な国産乗用車カバレッジ」

ダイアグコード読取/消去

国産乗用車のエンジン、トランスミッション、ABS、エアバッグ、電動パワステの基本5システム + 先進安全運転システムを中心に約180システムに対応。トヨタ・ダイハツの新型車にはタイムリーに対応。

作業サポート

バッテリー交換(積算値初期化)、CVTF交換(油温確認、電動オイルポンプ駆動)、TPMSなどを画面を見ながら簡単に実施できます。

J-OBDUモニター

J-OBDU規制対象車両(パワートレイン系)のダイアグコード、フリーズフレームデータ、ECUデータモニター、レディネスコードに対応。


ダイアグコード読取/消去
作業サポート
J-OBDUモニター

使いやすさへのこだわり

定期メンテナンス定期メンテナンス

日常的に良く使う作業サポート機能を抜粋し作業別に選択可能。システム毎の煩わしいメニュー操作が必要ないため目的の作業がすばやく行えます。

車検モード車検モード

プリウス(ZVW30)およびアクア(NHP)の車検に必要となる作業を簡単・スピーディーに実施できます。

サポートカ―点検モードサポートカ―点検モード

ミリ波レーダやカメラ等の先進安全運転支援システム(ADAS)に関連する故障コードの確認を行う機能です。


定期メンテナンス
作業サポート
サポートカ―点検モード

コードリーダー機能にとどまらない外部機器との親和性

保存データ表示ソフト(DST-Viewer)

DST-i本体内部のSDカードに保存したデータは、パソコン用保存データ表示ソフト(DST-Viewer)に転送してデータの管理や印刷が可能。

保存データ表示ソフト(DST-Viewer)

ミニプリンター(別売オプション)

車両から取得した情報は別売オプションのミニプリンターに送信して、その場で印刷・提示が可能。
電源はAC100が標準です。電池パックは別売りです。


DST-iトラック・バス用ソフト(日野車用) 【特長・機能】

DPR(DPF)強制再生に対応した日野自動車用ソフト

ダイアグコード読取/消去

ディーゼル貨物車新短期規制以降の日野車両の各システムに対応。



作業サポート

DPR点検(状態表示、リセット、強制再生、差圧モニタ)とポンプ交換時機差学習に対応。

作業サポート

ページの先頭に戻る

DST-i オシロ機能付き
オプション
オシロ機能付きセット
DST-i
日常の作業で機動力を発揮するハンディスキャンツール
超小型「てのひらサイズ」オシロスコープ
■超小型「てのひらサイズ」オシロスコープ
■USB、SDカードでパソコンとリンク
■最大4ch、最速64メガサンプリング/秒
■チャンネル間絶縁

DST-iオシロスコープ機能 【特長・機能】

手のひらサイズで高性能

コンパクトな本体の中に高速・高精度なADコンバーターを搭載。
各チャンネル間は絶縁されているため、アースが異なるセンサーも同時に測定できます。


パソコン連携オシロスコープ

SDカードへ保存したデータは、パソコン用ソフトで詳細な解析が可能。 また、USBケーブルで接続すればパソコン上で直接車両のデータ収集が行えます。

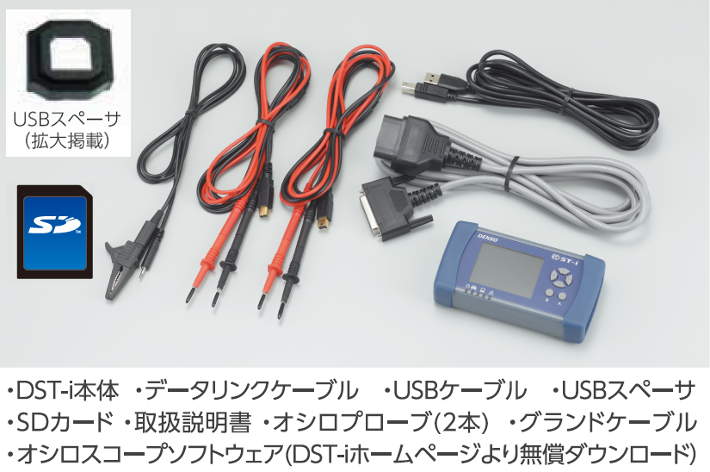

【構成品】

構成品

【オシロスコープの主な仕様】

  単体モード パソコンモード
チャンネル数 標準2ch(最大4ch*1
時間軸レンジ 500nsec/div〜10sec/div
電圧レンジ 20mV〜15V/div
定格入力電圧 70V
記録媒体 SDメモリーカード
(SD,SDHC対応)
ハードディスク
最高サンプリング 64MS/sec
長時間計測*2 最速32kS/sec、
最大記録時間40時間
最速640kS/sec、
最大記録時間40時間
*1:オプションのオシロチャンネル追加キット(2ch)が必要です。
*2:記録可能時間は設定条件により異なります。
※パソコン連携オシロスコープを使用するには、DST-PCに必要なパソコン動作環境に加えて、ハードディスクの空き容量が10GB以上あることを推奨します。

ページの先頭に戻る

DST-iオプションリスト
オプション
オシロ機能付きセット
DST-i

DST-i本体用アクセサリ/ケーブル類

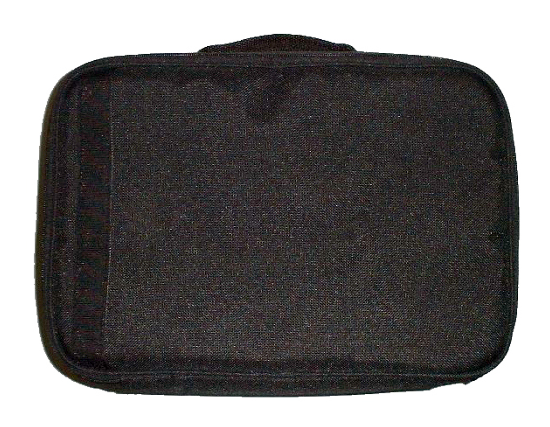

収納ケース データリンクケーブル
横出しタイプ

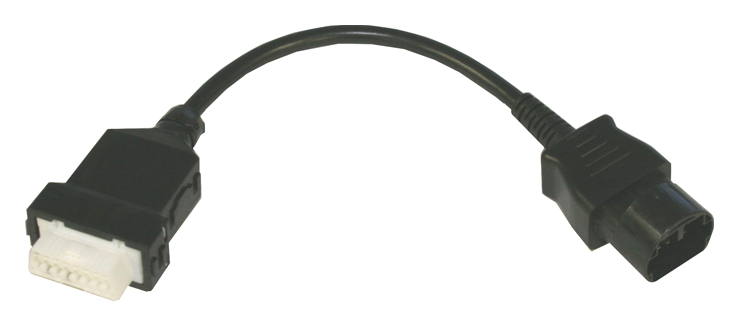

マツダ旧車用変換ケーブル
(適応車種一覧参照)

収納ケース データリンクケーブル横出しタイプ マツダ旧車用変換ケーブル
[品番:95171-31040] [品番:95171-11740] [品番:95171-11840]
ミニプリンター関連
ミニプリンターセット
(電池パックは含まれません)
プリンタ用電池パック ロール紙(1本) ロール紙(10本)
ミニプリンターセット プリンタ用電池パック プリンタ用電池パック プリンタ用電池パック
[品番:95171-12720] [品番:95171-21070] [品番:95680-10050] [品番:998002-1030]
オシロスコープ用オプション
オシロチャンネル
追加キット(2ch)
ブローブアタッチメント
オシロチャンネル追加キット(2ch) ワニ口クリップ ICクリップ 先端ニードルタイプ
ワニ口クリップ ICクリップ 先端ニードルタイプ
[品番:95171-1274*] [品番:95502-1060*] [品番:95502-1061*] [品番:95171-1288*]
